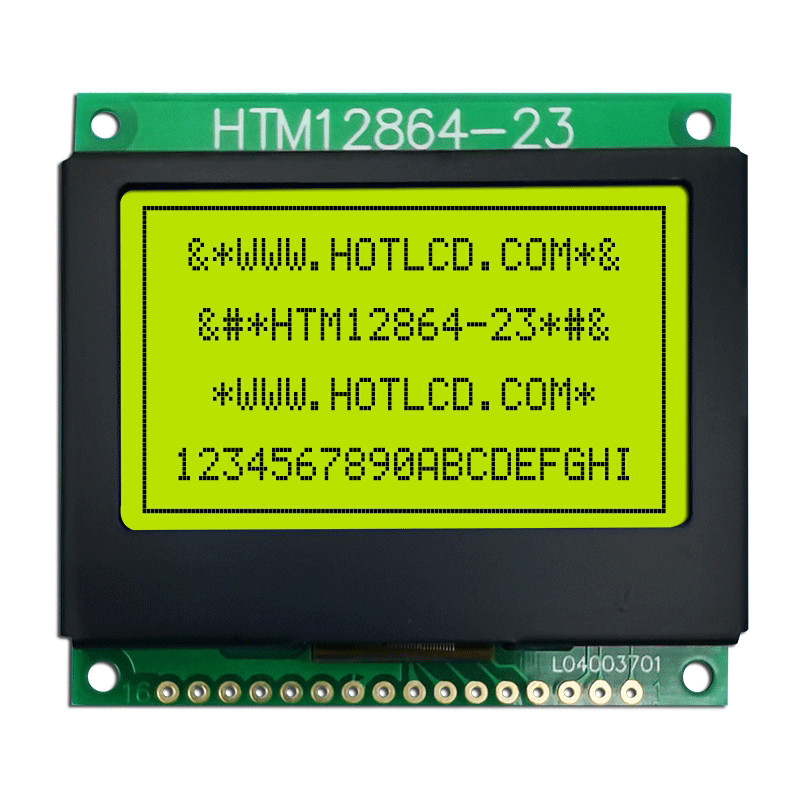

    COG 128X64 SPI Graphical Display LCD , ST7565 STN LCD Display

    Ask Lasest Price
    Brand Name : HOTHMI
    Model Number : HTM12864-23
    Payment Terms : L/C, D/A, T/T, D/P, Western Union, MoneyGram
    Supply Ability : 99999
    Delivery Time : 25 days
    • Product Details
    • Company Profile

    COG 128X64 SPI Graphical Display LCD , ST7565 STN LCD Display

    128X64 Graphic LCD Module | STN | Display With White Backlight | HTM12864-23


    Product parameters


    Product Type - COG LCD Module with Panel
    Display Content - 128x64
    Product application - stage controller, instrumentation
    Viewing Angle - 6H
    Backlight Type or Brightness - Yellow Green
    Connection method PIN number - 16PIN
    Interface Mode - MCU
    Special Instructions - MCU/8bit/SPI
    Working temperature - -20~70℃


    Interface Pin Function


    Pin No.Pin NameFunction
    1DB0Data Bus 0
    2DB1Data Bus 1
    3DB2Data Bus 2
    4DB3Data Bus 3
    5DB4Data Bus 4
    6DB5Data Bus 5
    7DB6(SCL)Data Bus 6 (If P/S=”L”,D6 is SCLK)
    8DB7(SI)Data Bus 7 (If P/S=”L”,D7 is SI)
    9VDDLCD Positive(3.3V)
    10VSSLCD Negative(VSS)
    11LEDABacklight Positive(3.3V)
    12/CSChip selection input
    13/RESTReset Signal input
    14A0(R/S)Data/Command control input
    15/WR(R/W)Write Signal Input (If P/S =”L”,/WR(R/W) connected to VDD)
    16/RD(E)Read Signal Input ( If P/S =”L”,/RD(E) connected to VDD)

    Mechanical Data


    ItemStandard ValueUnit
    Module Dimension54.6x50.0x9.1mm
    Viewing Area45.2x27.0mm
    Mounting Hole40.93x24.29mm
    Dot Pitch0.38x0.32mm
    Dot Size0.34x0.28mm

    Electrical Characteristics

    ItemSymbolStandard Value
    typ.
    Unit
    Input VoltageVDD3.3V

    Absolute Maximum Ratings


    ItemsSymbolMIN.MAX.UnitCondition
    Supply VoltageVDD-0.3+3.3VVSS = 0V
    Vlcd-0.3+17.0VVSS = 0V
    Input VoltageVIN-0.3VDD+0.3VVSS = 0V
    Operating TemperatureTOP-20+70No Condensation
    Storage TemperatureTst-30+80

    No Condensation


    Electrical Characteristics


    ItemsSymbolMIN.TYP.MAX.UnitCondition
    Operating Voltage(1)VDD2.4-3.6V
    Operating voltage (2)V04.5-15V
    Input High VoltageVIH0.8 x VDD-VDDV
    Input Low VoltageVILVSS-0.2 x VDDV
    Output High VoltageVOH0.8 x VDD-VDDVIOH = -0.5mA
    Output Low VoltageVOLVSS-0.2 x VDDVIOL = 0.5mA
    Operation CurrentIop-100200μAVDD=3.0
    Sleep CurrentIsl-0.15μATa = 25°C
    Standby ModeIDD-510μATa = 25°C

    ItemsSymbolMIN.TYP.MAX.UnitCondition
    Forword VoltageVf BLA-2.9-VWithout Resister
    Forword CurrentIf BLA-4550mA-

    COG 128X64 SPI Graphical Display LCD , ST7565 STN LCD DisplayCOG 128X64 SPI Graphical Display LCD , ST7565 STN LCD Display

    COG 128X64 SPI Graphical Display LCD , ST7565 STN LCD Display


    COG 128X64 SPI Graphical Display LCD , ST7565 STN LCD Display

    HTM12864-23-25W-N3P.pdf
