    16x2 Medium LCD Character Display With Green Backlight HTM1602B

    Ask Lasest Price
    Brand Name : HOTHMI
    Model Number : HTM1602B
    Payment Terms : L/C, D/A, D/P, T/T, Western Union, MoneyGram
    Supply Ability : 99999
    Delivery Time : 25 days
    • Product Details
    • Company Profile

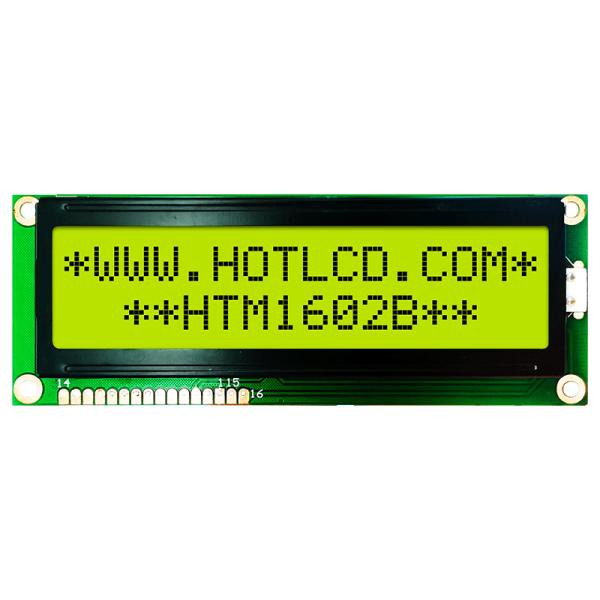

    16x2 Medium LCD Character Display With Green Backlight HTM1602B

    16x2 Character Medium/Green Backlight/HTM1602B


    Quick detail


    Product Type - Standard COB Character LCM
    Display content - 16x2 characters

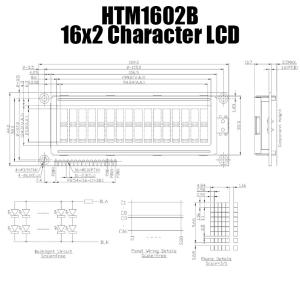

    Dimensions (mm) - 122.0x44.0x14.6
    Viewshed window size (mm) - 99.0x24.0
    Display size (mm) - 94.8x20.0
    Dot Spacing mm - 0.98x1.16
    Product Application - Industrial Control
    Viewing Angle - 6H
    Backlight Type or Brightness - Green
    Connection method PIN number - 16PIN
    Interface - MCU/8bit
    Working temperature - (-20~70℃)
    Supply Voltage - 5.0v


    Terminal Function


    Pin No.Pin NameFunction
    1VSS2(0V)Power Supply,
    2VDD2(5.0V)Positive Power Supply
    3V01LCD Contrast Reference Supply

    4


    RS2

    Select Register

    0:Instruction register busy flag address Counter(for read)

    1:Data register (for write and read)


    5


    R/W2

    Select read or write 0: Write

    1: Read

    6E1Starts data read/write
    7D B0

    Data Bus Lines 1

    8D B1
    9D B2
    10DB 3
    11DB 4
    12DB 5
    13DB 6
    14D B7
    15BLA+(5.0V)Backlight Positive
    16BLK(VSS)Backlight Negative
