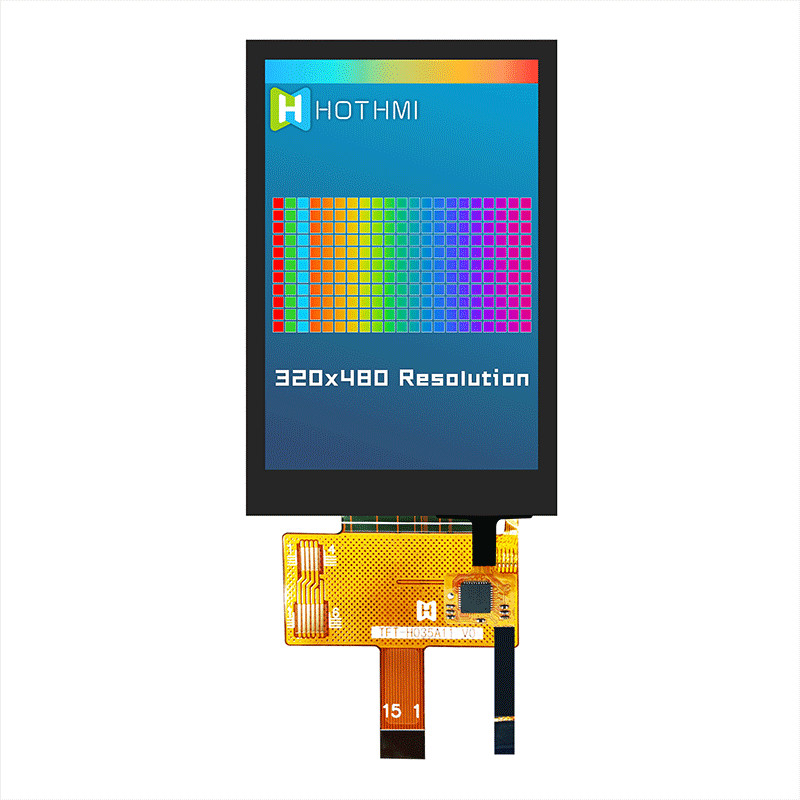

    3.5 Inch 320X480 TFT LCD Module Touch Panel SPI ST7796 Pcap Monitor

    Ask Lasest Price
    Brand Name : HOTHMI
    Model Number : TFT-H035A11HVTST4C15
    Payment Terms : L/C, D/A, T/T, D/P, Western Union, MoneyGram
    Supply Ability : 99999
    Delivery Time : 25 days
    • Product Details
    • Company Profile

    3.5 Inch 320X480 TFT LCD Module Touch Panel SPI ST7796 Pcap Monitor

    3.5 Inch 320X480 TFT LCD SPI ST7796 Capacitive Touchscreen/TFT-H035A11HVTST4C15


    Dimensions (mm) - 54.66 x 83.0 x 3.80
    Viewshed window size - 3.5 inch

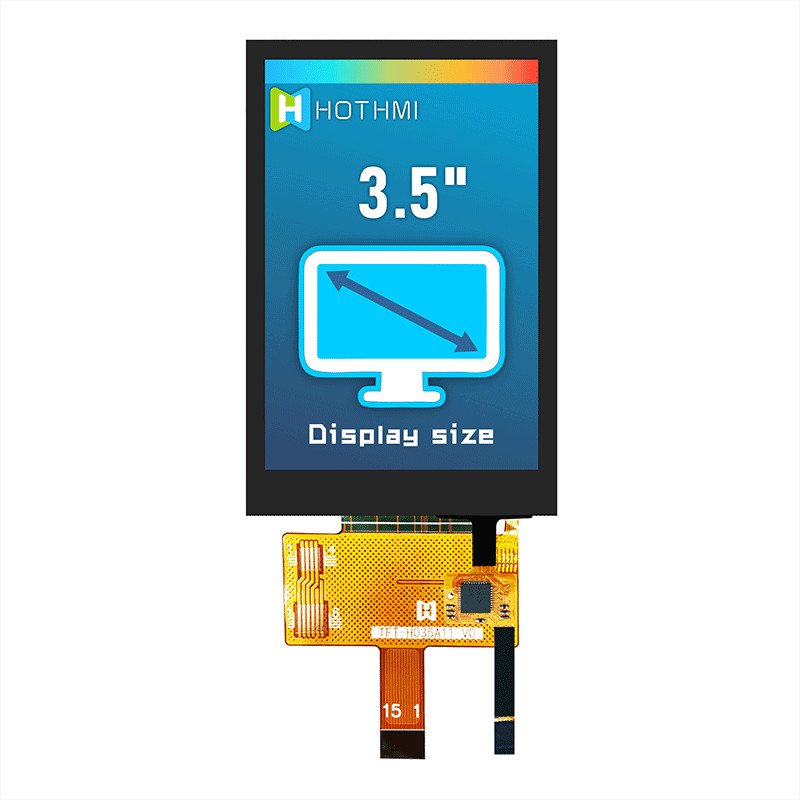

    Display Size - 3.5 inches
    Effective Dimensions (mm) - 48.96 x 73.44
    Product Application - Outdoor Instrumentation
    Connection method PIN number - 15PIN
    Interface method - SPI interface
    Special instructions - FT6336G with CTP capacitive touch chip
    Supply voltage - 3.3V

    General Feature


    Item

    Standard Value

    Unit

    Display Size

    3.5

    Inch

    Number of Pixels

    320(H)*3(RGB)* 480(V)

    dots

    Active Area

    48.96(H)* 73.44(V)

    mm

    Outline Dimension

    55.40(H) * 85.16(V) * 4.05(D)(V0-2)

    mm

    Viewing Direction

    12 O'Clock (U60/D60/L70/R70)

    -

    Interface

    SPI 3-Line or 4-Line Serial interface

    -

    Driver IC

    ST7796-

    Driver Condition

    IOVCC=1.8V,VCI=2.8V or 3.3V(Typ)

    V

    Backlight

    White LED/6 PCS/1 PCS serial 6 ways parallel

    -

    Touch Panel

    Without TP

    With RTP

    With CTP

    -

    CTP Driver IC

    FT6336G(V0-2)-

    CTP Driver Condition

    VDD=3.3V

    V

    TFT Operation AT

    -20 ~ +70

    TFT Storage AT

    -30 ~ +80


    Pin Description


    Pin NO.

    Symbol

    Description

    1LEDK

    LED cathode

    2LEDA

    LED anode

    3GND

    Power supply ground

    4SPI

    3-wire and 4-wire SPI interface selection

    5RESX

    Reset signal. Signal is active low

    6

    SPI-SDA

    - Serial interface data input/output pins.

    - The data is latched on the rising edge of the SCL signal.

    7SPI-SCL

    Serial Interface Clock

    8SPI-D/CX

    Serial interface data/command selection pin

    9SPI-CSX

    Chip selection pin.Low enable.

    10VCI

    Power supply

    11CTP-VDD

    CTP Power supply

    12CTP-SCL

    CTP I2C clock signal

    13CTP-SDA

    CTP I2C data signals

    14CTP-INT

    CTP interrupt signal

    15CTP-RES

    CTP Reset pin


    Search keyword: tft 3.5, tft 3.5", 3.5 tft lcd, 3.5" tft lcd, 3.5 inch tft lcd, tft lcd 3.5, 3.5 tft display, 3.5" tft display, 3.5 inch tft display, tft display 3.5, tft display 3.5"

    3.5 Inch 320X480 TFT LCD Module Touch Panel SPI ST7796 Pcap Monitor3.5 Inch 320X480 TFT LCD Module Touch Panel SPI ST7796 Pcap Monitor3.5 Inch 320X480 TFT LCD Module Touch Panel SPI ST7796 Pcap Monitor3.5 Inch 320X480 TFT LCD Module Touch Panel SPI ST7796 Pcap Monitor3.5 Inch 320X480 TFT LCD Module Touch Panel SPI ST7796 Pcap Monitor3.5 Inch 320X480 TFT LCD Module Touch Panel SPI ST7796 Pcap Monitor3.5 Inch 320X480 TFT LCD Module Touch Panel SPI ST7796 Pcap Monitor3.5 Inch 320X480 TFT LCD Module Touch Panel SPI ST7796 Pcap Monitor3.5 Inch 320X480 TFT LCD Module Touch Panel SPI ST7796 Pcap Monitor3.5 Inch 320X480 TFT LCD Module Touch Panel SPI ST7796 Pcap Monitor

    3.5 Inch 320X480 TFT LCD Module Touch Panel SPI ST7796 Pcap Monitor

    TFT-H035A11.pdf
